一、 产品电气规格

1、 额定电压频率：AC 220V / 50Hz

2、 电压适应范围：100V~260V

3、 额定功率： 2KW

二、 环境适应能力

1、 温度： -20℃~50℃；

2、 湿度： ≤95%

三、 基本性能概述

1、 电压与功率特性： 200-260V 恒定功率输出， 200V 以下恒流输出；

2、 热效率 ≥95%；

3、 IGBT过热保温度： 95±5℃；

4、 工作频率： 20-40KHz；

5、 具有软启动加热/停止模式；

6、 具有加热线圈短路保护功能；

7、 具有抗干扰功能。

四、 产品主要应用领域

1、 工业高效加热设备如塑胶机械注塑机、造粒机、吹膜机、拉丝机、中空成型机等等的节能改造中；

2、 民用加热产品如电磁热水器，电磁热水瓶等高效加热电器中

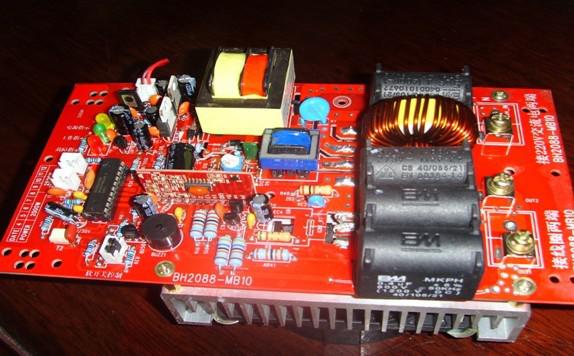

五、系统接线说明

1、 220V IN接电源输入。

2、 LOAD接加热线圈。

3、 指示灯PWR为电源指示灯，W为工作指示灯，E为故障指示灯。

六、安装电磁感应加热控制器说明

1、 一般一台塑料机可以用多台加热器叠加达到其加热功率。每个加热器一般放在一个控制箱里。便于操作与维护。指示灯就可以接在控制箱外部。便于观察加热器的工作情况。也可以做一个大机箱放若干个电路板。

2、 加热线圈一般横截面积为 4 平方以上高温线。绕在注塑机加热管道外部。

3、 加热线圈绕法时注意，一般有圆形绕法和U型绕法，当为U形绕法时，管道外部要用高温棉包住约 15-20 mm ；当圆形绕法时，管道外部要用高温棉包住约 20 mm，再用玻璃丝带包一层，然后绕线圈。开机工作频率为 20-40 KHz 。

4、 绕线圈完成后测量线圈电感量约为 120-130 uH （用胜利牌6243+电容电感表测量）。

5、 加热器线圈要用云母绕包玻璃纤维编织耐高温电缆。

6、 散热器工作中带电!请勿碰撞其它物体!!!
