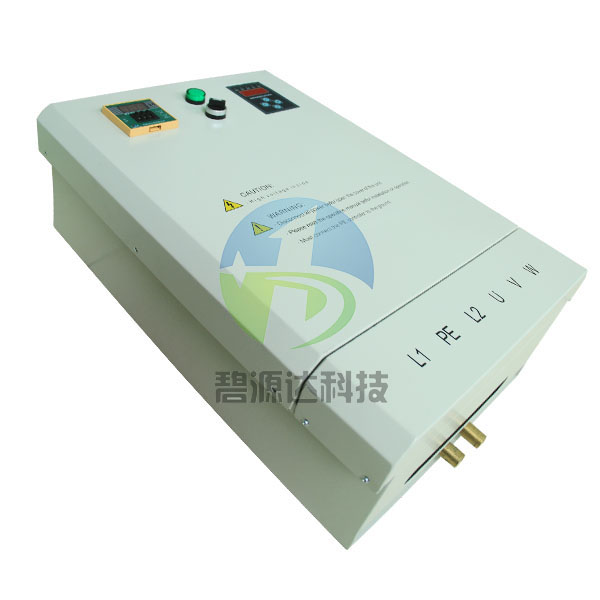

半桥20KW电磁加热机芯说明书

一、产品电气规格
1、额定电压频率：AC380V/50Hz -60Hz
2、电压适应范围：310V-420V
3、额定功率：20KW
4、负载电感：90UH

5、保温层厚度：20-25MM

6、接线图：（线圈接绕制好后的线圈两端，UVW接三相380V电源，另两条控制线接温控器的常开触点）

二、环境适应能力
1、温度：-20℃～60℃；
2、湿度：≤95%

三、基本性能概述
1、电流与电压特性：恒功率输出；
2、热效率≥95%；
3、IGBT过热保温度：70±5℃；
4、额定工作频率：10～20KHz（超出频率范围的预订另行配置）；
5、半桥串联谐振一体化结构；
6、采用国内最新研制的谐振电容模块，使电路接线变得简单；
7、采用世界名牌IGBT模块驱动芯片；
8、采用世界名牌英飞凌IGBT模块；
9、采用先进高速霍尔传感器以及高可靠数字信号锁相环跟踪电路，减少了元件个数，使主机工作稳定；
10、具有软启动加热/停止模式；
11、自带简易数码显示操作面板，可以显示工作频率、输入电流、IGBT温度等参数，输入电压便于安装与调试（预订机器有效）也可根据客人要求订做。
12、支持0～5V PID输入控制功率接口，可以控制输出功率为线性工作状态；
13、支持外接计算机，可以远程操控主机工作状态；
14、具有多个线圈叠加功率达200KW(10台以上)以上同时工作而互不干扰；

15、工作电流：30A恒流工作。
15、平均无故障时间50000小时以上

16、全国统一保修1年，产品终生服务。

四、注意事项

1、本产品属于高电压大功率设备，务必仅由经过专业培训合格的工程技术人员才能进行安装和调试，如果不避免，可能会导致人身强度或中度的伤害和设备损坏。严重可能会导致人身伤亡。

2、验货检查要求

请检查以下几项：◆确认产品运输过程中无损坏（目检看产品是否有损伤或缺口）；

◆确保包装箱有说明书；◆检查产品并确认是您所订购的产品；◆如果您发现设备有损坏，请致电当地经销商或本公司

3、产品安装技术规范

1）接线前，请确认输入电源已经切断;机器启动接线（温控链接线）属于非隔离线，安装时要确保其到达绝缘要求，不能与外壳相碰，否则会发生短路，损坏机器。

2）请确保设备进出口风道通畅;

3）必须将感应加热设备接地端子可靠接地，接地电阻小于10欧姆，否则会有触电和火灾的危险;

4）请勿将输入电源线接到输出端子上，否则会损坏感应加热设备;

5）请勿直接触摸电源输入端子UVW和电源输出端子，同时输出端子切勿与外壳连接，输出端子切勿短接;

6）通电时请务必安装好端子外罩，拆卸外罩时，一定要切断电源。

   7）电源输入前端需接入安全空气开关。

   8）工作时要确保风机工作

9）输入，输出电流传感接法要正确，箭头方向为电流方向。

10）上电时要检测接线是否正确。
